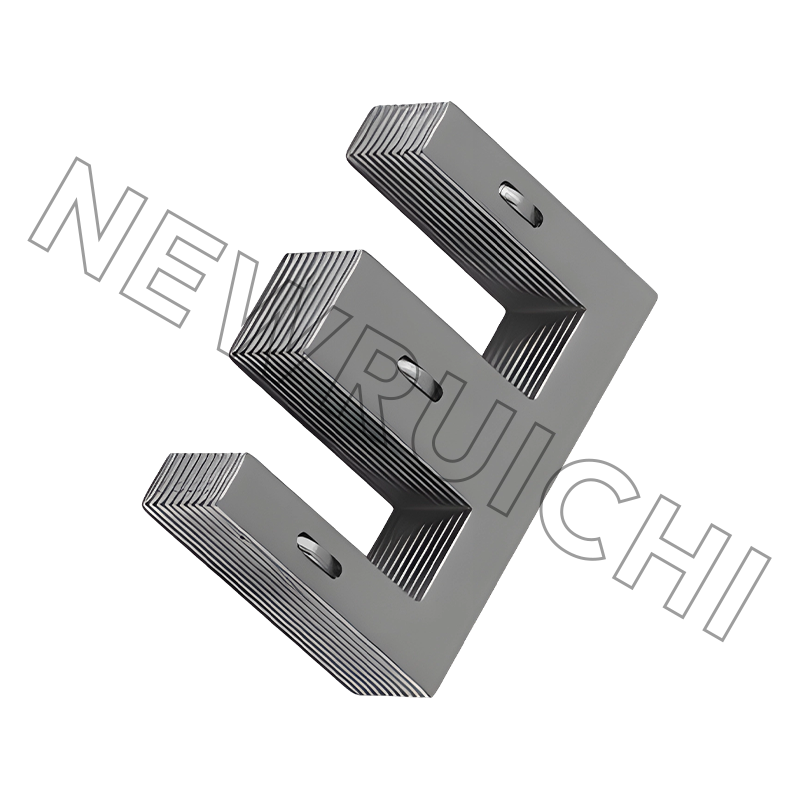

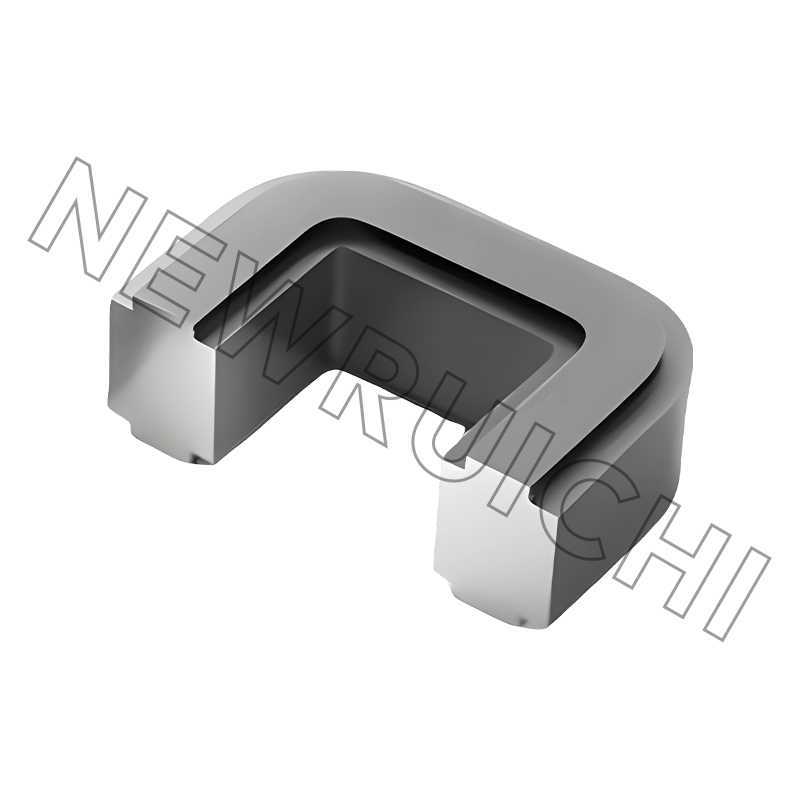

고효율을 위한 소재 선택 전략 변압기 적층 코어

현대 전력 장비에서 변압기 적층 코어의 성능은 전기강판의 등급 및 가공 품질에 크게 영향을 받습니다. 많은 변압기 설계자들은 투자율에만 초점을 맞추는 대신 실제 작동 조건에서 코어 손실 특성을 우선시합니다. 방향성 규소강은 자속이 강판의 압연 방향을 따를 때 낮은 히스테리시스 손실을 제공하기 때문에 고효율 변압기 코어에서 지배적인 재료가 되었습니다.

변압기 제조업체는 두께가 0.23mm ~ 0.30mm인 전기강판을 선택하는 경우가 많습니다. 얇은 라미네이션은 라미네이션 두께의 제곱에 비례하는 와전류 손실을 크게 줄입니다. 예를 들어, 적층 두께를 0.30mm에서 0.23mm로 줄이면 유사한 작동 조건에서 와전류 손실을 30% 이상 줄일 수 있습니다. 그러나 더 얇은 시트는 변형 및 가장자리 손상을 방지하기 위해 생산 중에 보다 정밀한 스탬핑 및 취급이 필요합니다.

Wuxi New Ruichi Technology Co., Ltd.와 같이 전기 펀칭 및 코어 제조에 종사하는 회사는 라미네이션 생산 중 재료 무결성을 유지하기 위한 고급 처리 기술에 중점을 둡니다. 전기 모터 적층 및 핵심 제품에 대한 경험은 산업 에너지 시스템, 재생 에너지 장비 및 배전 인프라에 사용되는 변압기 적층 코어 제조를 위한 강력한 기반을 제공합니다.

코어 스텝 랩 설계 및 자속 분포에 미치는 영향

스텝 랩 코어 어셈블리는 접합 위치의 자속 불연속성을 줄이기 위해 현대 변압기 적층 코어 구조에 널리 채택됩니다. 전통적인 맞대기 조인트 코어 설계는 라미네이션이 만나는 곳에 작은 에어 갭을 생성하여 국지적인 플럭스 누출과 코어 손실 증가를 초래하는 경우가 많습니다. 스텝 랩 구조는 여러 층에 걸쳐 라미네이션 가장자리를 겹쳐서 보다 부드러운 자기 전이 경로를 생성함으로써 이 문제를 해결합니다.

스텝 랩 조인트의 스텝 레벨 수는 변압기 용량에 따라 달라질 수 있습니다. 대형 전력 변압기는 자기 연속성을 향상시키기 위해 5단계 또는 7단계 랩 구성을 사용할 수 있습니다. 이 설계는 자화 전류를 줄이는 데 도움이 되며, 특히 변압기가 장기간 연속적으로 작동하는 고용량 배전 네트워크에서 전반적인 변압기 효율을 향상시킵니다.

코어 생산에 참여하는 제조업체는 적층 절단 및 적층 시 스텝 랩 조인트의 적절한 정렬을 보장하기 위해 엄격한 치수 정확도를 유지해야 합니다. 따라서 자동화된 절단 장비와 정밀 스탬핑 기술은 대규모 생산 배치 전체에서 일관성을 유지하는 데 중요합니다.

변압기 코어 손실에 영향을 미치는 제조 공차

적층 형상의 작은 변화는 변압기 코어 성능에 측정 가능한 영향을 미칠 수 있습니다. 변압기 적층 코어를 생산하는 동안 과도한 손실과 소음 발생을 방지하기 위해 여러 제조 공차를 주의 깊게 제어해야 합니다. 버(burr)는 레이어 간에 의도하지 않은 전기 연결을 생성할 수 있으므로 라미네이션 가장자리의 버(burr) 형성은 가장 중요한 문제 중 하나입니다.

라미네이션 처리에 대한 엄격한 제어를 유지하면 안정적인 전자기 동작을 보장하는 데 도움이 됩니다. 일반적인 산업 공차 목표는 아래에 요약되어 있습니다.

고급 제조업체에서는 조립 전에 적층 결함을 감지하기 위해 자동화 검사 시스템에 점점 더 의존하고 있습니다. 이러한 검사 프로세스는 생산 일관성을 향상시키고 불완전한 적층 적층으로 인한 에너지 손실 위험을 줄입니다.

열 동작 및 냉각 고려 사항 변압기 적층 코어 디자인

코어 손실이 낮더라도 변압기 적층 코어는 연속 작동 중에 여전히 열을 발생시킵니다. 따라서 효과적인 열 관리는 중요한 설계 고려 사항입니다. 라미네이션의 적층 구조는 열이 변압기 코어를 통해 이동하는 방식에 영향을 미치고 결국 주변 냉각 시스템으로 소산됩니다.

엔지니어들은 열 방출을 개선하기 위해 대형 변압기 코어 내에 환기 덕트나 냉각 채널을 설계하는 경우가 많습니다. 이러한 덕트는 절연유나 공기가 코어 어셈블리를 통해 순환하여 자속 밀도가 더 높은 영역에서 열을 운반할 수 있게 해줍니다. 적절한 열 관리가 없으면 국부적인 가열로 인해 절연 노화가 가속화되고 변압기의 작동 수명이 단축될 수 있습니다.

제조 일관성도 열 거동에 중요한 역할을 합니다. 불균일한 적층 적층은 자기 저항이 더 높은 영역을 생성할 수 있으며, 이로 인해 국부적인 열 발생이 증가할 수 있습니다. 정밀한 펀칭 및 코어 조립 공정은 장기간 작동 중에 균일한 자기 분포와 안정적인 온도 성능을 유지하는 데 도움이 됩니다.

에너지 및 전기 시스템에서 첨단 코어 제조의 역할 증가

전 세계적으로 전기 수요가 계속 증가함에 따라 송전 및 배전 네트워크 전반에 걸쳐 에너지 손실을 줄이는 데 있어 변압기 효율성이 점점 더 중요해지고 있습니다. 고성능 변압기 적층 코어는 에너지 변환 중 자기 손실을 최소화하여 전체 시스템 효율성을 향상시키는 데 도움이 됩니다.

전기 펀칭 및 적층 코어 생산에 관련된 제조업체는 이러한 발전에 크게 기여합니다. Wuxi New Ruichi Technology Co., Ltd.는 신에너지 상용차, 풍력 발전, 산업 자동화, 철도 운송 시스템 등 광범위한 산업에 사용되는 전기 펀칭 및 핵심 제품의 연구, 개발 및 제조에 중점을 두고 있습니다.

앞으로도 회사는 연구 개발에 대한 투자를 지속적으로 확대하고 AI 기술, 스마트 제조 시스템 및 그린 에너지 애플리케이션 전반에 걸쳐 통합 혁신을 촉진할 것입니다. 제조 정밀도를 강화하고 적층 핵심 설계 기능을 개선함으로써 이 분야의 기업은 보다 효율적인 전력 장비와 보다 스마트한 산업 에너지 인프라의 개발을 지원합니다.
