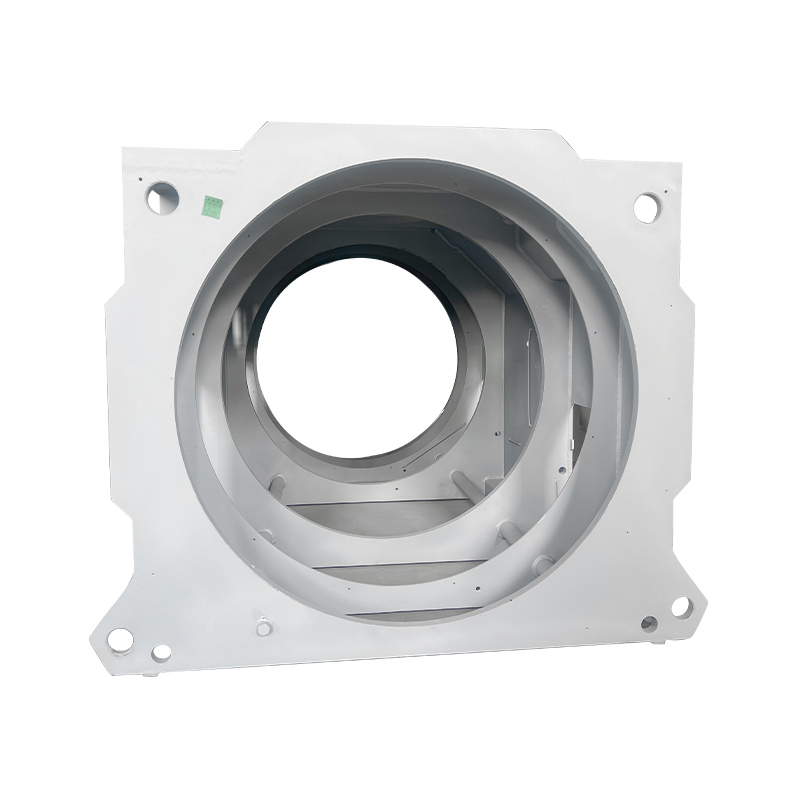

산업용 용접 박스형 모터 베이스

I. 기본 개념 및 포지셔닝

산업용 박스형 기계 베이스는 강판 용접 공정을 통해 제작된 모터 지지 구조입니다. 정사각형/직사각형 박스를 본체로 삼아 모터를 안정적으로 지지하고 전면적으로 보호하는 기본 구성품입니다. 내부 모터 부품(고정자, 회전자, 베어링 등)을 상자 안에 담는 동시에 지지, 방열 및 보호 기능도 제공합니다. 이는 대형 산업용 모터 및 특수 작동 조건에서 사용되는 모터에 선호되는 프레임 유형입니다.

II. 주요 구조적 특징

1. 메인 프레임 디자인
정사각형/직사각형 단면: 강판 또는 구조용 강철을 용접한 육면체 프레임으로 강력한 기울임 방지 성능을 갖춘 안정적인 하중 지지 구조를 형성합니다.

모듈식 설계: 운송 및 설치가 용이하도록 분리 가능한 구조를 채택하는 경우가 많습니다. 유지 관리 중에 부품을 현지에서 분해할 수 있습니다.

보강재 배치 : 프레임 내부에 가로, 세로, 대각선 보강재를 설치하여 전체적인 강성과 변형 저항성을 대폭 향상시켰습니다.

2. 중요 구성 요소
베이스: 모터의 전체 중량과 작동 부하를 지탱합니다. 일반적으로 두꺼운 강철판(8~20mm)으로 용접되며 바닥에 조정 가능한 수평 조절 다리가 있습니다.

인클로저: 예약된 냉각 통로 및 검사/유지보수 도어를 포함하여 내부 구성 요소를 보호하는 박스형 측면 플레이트입니다.

엔드 플레이트: 프레임의 양쪽 끝에 위치합니다. 베어링 보어와 케이블 관통 구멍이 제공되며 인클로저에 용접/고정됩니다.

3. 기능적 하이라이트

냉각 시스템: 인클로저는 밀폐된 구조물에 내재된 열 방출 문제를 해결하기 위해 환기구, 냉각 핀 또는 냉각 파이프라인으로 설계되었습니다.

씰링 설계: 조인트에 씰/개스킷을 적용하여 방진 및 방수 성능에 필요한 보호 등급(IP54/IP55)을 보장합니다.

리프팅 조항: 리프팅 링 또는 리프팅 러그가 상단에 설치되어 설치 및 취급이 더 쉽습니다.

단자함: 인클로저 측면에 독립적으로 용접되어 있어 유지 관리가 용이하도록 전기 연결 인터페이스를 제공합니다.
